Autokrane im Einsatz: Lastmomente und Standsicherheit berechnen — Wie man sicher hebt, ohne den Boden unter den Füßen zu verlieren

Wenn ein Autokran anrückt, verändert sich die Baustelle schlagartig. Plötzlich dreht sich alles um Lasten, Hebel, Auslegerwinkel und die Frage: Bleibt das Gerät sicher stehen, wenn die Last in der Luft hängt? Für Laien wirkt das wie ein Drahtseilakt, für erfahrene Kranführer und Einsatzleiter ist es ein tägliches Rechnen mit Kräften und Momenten, bei dem ein kleinster Fehler große Folgen haben kann. In diesem Artikel entführen wir Sie in die Welt der Lastmomente und Standsicherheit. Schritt für Schritt, anschaulich und mit praktischen Beispielen zeigen wir, wie Lasten in Zahlen verwandelt werden, welche Faktoren die Stabilität beeinflussen und welche Werkzeuge moderne Krane zur Verfügung stellen, damit alles dort bleibt, wo es hingehört: sicher am Boden — und die Last in der Luft.

Grundlagen: Was sind Lastmomente und warum sind sie entscheidend?

Lastmoment ist ein Begriff, der in wenigen Worten das Herzstück der Kranmechanik beschreibt: Es ist das Produkt aus einer Kraft (z. B. Gewicht einer Last) und dem Hebelarm (dem Abstand zur Drehachse). Dieses physikalische Prinzip — das Hebelgesetz — bestimmt, ob ein Kran die Last halten kann oder ob er kippt. Kaum etwas ist so einfach und gleichzeitig so folgenschwer: Ein paar Meter mehr Ausleger, ein paar Tonnen mehr Last — und das erforderliche Moment steigt dramatisch an. Entsprechend sensibel müssen Berechnungen und Entscheidungen sein, wenn Menschen und teure Maschinen im Spiel sind.

Wenn wir von Standsicherheit sprechen, meinen wir die Fähigkeit des Krans, dem Kipp- und Umkippmoment zu widerstehen. Das ist nicht nur eine Frage von Masse, sondern auch von Verteilung, Abstützbreite, Untergrund und äußeren Einflüssen wie Wind. Ein Kran kann statistisch noch so viel zuladen — wenn der Boden nachgibt oder der Wind plötzlich auffrischt, sind alle Rechnungen Makulatur. Deshalb verbinden sich Mathematik, Erfahrung und Systemtechnik zu einem dynamischen Sicherheitsnetz.

Das Hebelgesetz in der Praxis

Das Hebelgesetz lässt sich mit der Formel M = F × l ausdrücken: M (Moment) ist die Kraft F (meist das Gewicht in Newton) multipliziert mit dem Hebelarm l (in Metern). In der Praxis wird oft mit Kilonewton-Metern (kNm) oder Tonnenmetern (t·m) gerechnet, weil das Umrechnen in Alltagseinheiten die Übersicht erleichtert. Für den Kranführer bedeutet das: Wenn sich die horizontale Entfernung zwischen Last und Drehpunkt verdoppelt, verdoppelt sich auch das Moment — bei gleicher Last. Daraus folgt unmittelbar der Einfluss des Auslegers: Jede Verlängerung erzeugt deutlich höhere Anforderungen an Standsicherheit.

Die Relevanz dieses Gesetzes zeigt sich in jeder Lasttabelle eines Krans. Dort sind unterschiedliche Kombinationen aus Auslegerlänge und -winkel mit maximal zulässigen Lasten aufgeführt, weil mit wachsender Ausladung das zulässige Gewicht sinkt, um das Moment innerhalb der sicheren Grenzen zu halten.

Standsicherheit — ein mehrdimensionales Problem

Die Standsicherheit hängt von mehreren Parametern ab: dem eigenen Fahrzeuggewicht, der Position und Größe der Abstützungen (Outriggers), dem Gewicht und der Lage der Last, dem Untergrund und externen Kräften wie Wind oder Erschütterungen. Stabilität ist kein absoluter Wert, sondern eine Differenz zwischen dem gegenkippenden Moment (z. B. das Gewicht des Krans plus Gegengewichte) und dem kippenden Moment durch die Last. Wird diese Differenz negativ, kippt der Kran.

Hinzu kommt die Dynamik: Beim Heben entstehen zusätzlich dynamische Lasten — etwa durch Beschleunigen der Last oder durch Schwingungen — die kurzfristig höher sein können als das statische Gewicht. Deshalb werden zur Berechnung Sicherheitsfaktoren und dynamische Zuschläge herangezogen, um realistische und sichere Vorgaben zu erreichen.

Komponenten eines Autokrans und ihr Einfluss auf Lastmoment und Stabilität

Ein Autokran ist mehr als ein Ausleger und ein Mobilfahrgestell. Jede Komponente beeinflusst die Lastverteilung und damit das Moment, das der Kran erzeugen oder abfangen muss. Es lohnt sich, die wichtigsten Teile und ihren Einfluss kurz zu betrachten — denn hier entscheidet sich oft, ob eine Berechnung in der Praxis funktioniert.

Wenn Sie das nächste Mal einen Kran sehen, achten Sie auf die Stützen: Sie sind nicht nur „ausgefahrenes Metall“, sondern die wichtigste Schutzmaßnahme gegen Kippen. Ihre richtige Lage, der Einsatz von Abstützplatten und die Kontrolle des Bodens sind zentrale Aufgaben des Einsatzleiters.

Berechnung von Lastmomenten: Schritt-für-Schritt zum sicheren Hebevorgang

Berechnungen müssen nicht kompliziert sein, können aber präzise sein. Der Ablauf gliedert sich in einige einfache Schritte, die sowohl mathematische als auch organisatorische Aufgaben umfassen. Hier eine praxisnahe Anleitung, die das Prinzip verdeutlicht — nicht als Ersatz für Ausbildung oder herstellerspezifische Betriebsanleitungen, aber als klares Verständnismodell.

1. Last bestimmen: Gewicht in Kilogramm oder Tonnen ermitteln (inklusive Rigging, Anschlagmittel, ggf. Transportgestell).
2. Hebelarm ermitteln: Horizontale Entfernung zwischen Lastschwerpunkt und Drehpunkt/Rotationszentrum des Krans bestimmen (in Metern).
3. Lastmoment berechnen: M = F × l; F in kN (Gewicht × 9,81 → N), l in m; Ergebnis in kNm.
4. Vergleich mit zulässigem Moment: Betriebsdiagramm oder Lasttabelle des Krans konsultieren — oft direkt interpretierbar als zulässige Last bei gegebener Ausladung.
5. Sicherheitszuschläge anwenden: z. B. für dynamische Effekte, Wind, Ungenauigkeit der Lastangabe.
6. Standsicherung planen: Abstützbreiten, Abstützplatten, Untergrund prüfen und ggf. Maßnahmen treffen.
7. Prüfung vor dem Heben: Einsatzleiter, Kranführer und Anschläger kontrollieren alle Parameter und bestätigen Freigabe.

Ein typisches Rechenbeispiel macht das klar: Nehmen wir eine Last von 5 t (≈ 49,05 kN) an einem Ausleger mit 8 m horizontaler Ausladung. Das statische Moment beträgt M = 49,05 kN × 8 m ≈ 392,4 kNm. Vergleicht man diesen Wert mit den Daten der Lasttabelle, sieht man sofort, ob die Kombination zulässig ist. Sollte Wind oder eine dynamische Last von 10 % angenommen werden, steigt das Moment entsprechend auf ≈ 431,6 kNm — und damit kann aus einer zulässigen Konstellation schnell eine unzulässige werden.

Einfluss des Auslegerswinkels und der Auslegerverstellung

Der Winkel des Auslegers verändert die horizontale Komponente des Auslegers. Bei einem Teleskopausleger ist oft die effektive Ausladung l_h = L × cos(θ), wobei L die Auslegerlänge und θ der Winkel zur Horizontalen ist. Je flacher der Winkel, desto größer die horizontale Ausladung und desto größer das Lastmoment. Das ist leicht vorstellbar: Ein fast horizontal ausgelegter Arm wirkt wie ein langer Hebel, ein steiler Arm rückt die Last näher an die Drehachse.

Zudem beeinflusst die Auslegergeometrie die vertikale Belastung und die Kräfte auf das Teleskopprofil. Deshalb geben Hersteller in ihren Lasttabellen nicht nur Ausladung an, sondern meist auch separate Werte für unterschiedliche Winkel und Auslegerkonfigurationen.

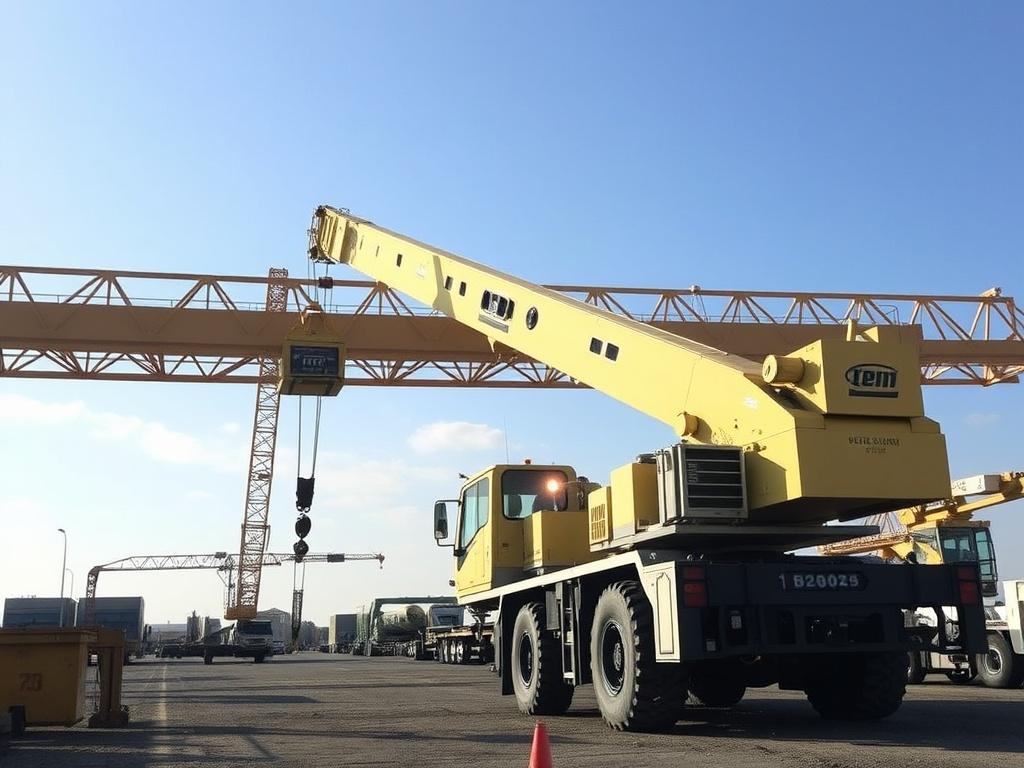

Standfestigkeit und Sicherheitsfaktoren

Die Standsicherheit wird meist durch den Vergleich zweier Momente beurteilt: Das Widerstandsmoment (durch Eigengewicht, Gegengewicht, Abstützbreite) und das kippende Moment (durch die Last). Es gilt: Sicherheitsrelevante Systeme sollten ein definierbares Sicherheitsdifferential aufweisen — also einen Puffer zwischen maximal tragender Kapazität und der tatsächlich auftretenden Belastung. In der Praxis werden dafür Sicherheitsfaktoren angewandt, die je nach Norm und Einsatz variieren.

Diese Faktoren sind Orientierung; die spezifischen Werte hängen von Normen, Herstellerangaben und einschlägigen Betriebsanweisungen ab. Für Baustellen in Deutschland sind außerdem gesetzliche Vorgaben und Unfallverhütungsvorschriften zu beachten, die verbindliche Mindestanforderungen stellen.

Abstützungen und Bodenbelastung

Die Abstützfläche ist der Hebel, der das kippende Moment neutralisiert. Je größer die Abstützfläche, desto größer das Widerstandsmoment. Abstützplatten (z. B. 60×60 cm, 80×80 cm, 100×100 cm) verteilen die Lastlastspitzen auf eine größere Fläche und reduzieren den Bodendruck. Das verhindert Einsinken und erhöht die Sicherheit.

Die richtige Dimensionierung der Abstützung erfordert eine Abschätzung des Bodentragsvermögens. Auf tragfähigem, verdichtetem Untergrund sind kleinere Platten ausreichend; auf weichem oder nicht verdichtetem Boden brauchen Sie größere Platten oder sogar Bohlenwege/Tragschichten. Ein häufiger Fehler ist, diesen Aspekt zu unterschätzen: Auch ein korrekt berechnetes Moment nutzt nichts, wenn die Stütze einsinkt und die Geometrie sich ändert.

Praktische Beispiele und Fallstudien

Nichts erklärt besser als Beispiele. Im Folgenden drei typische Szenarien mit vereinfachten Rechnungen, die zeigen, wie unterschiedliche Parameter die zulässigen Lasten verändern.

Diese Beispiele zeigen eine wichtige Regel: Nicht nur das Gewicht entscheidet, sondern vor allem die Ausladung. In Fall 3 ist eine 2-Tonnen-Last auf 15 m fast so anspruchsvoll wie eine 5-Tonnen-Last auf 8 m — das macht die hohe Sensibilität von Hebearbeiten deutlich.

Software, Lastdiagramme und Betriebsanleitungen

Heutige Autokrane sind oft mit Lastmomentanzeigen (LMI — Load Moment Indicator) und digitalen Assistenzsystemen ausgerüstet. Diese Systeme berechnen in Echtzeit das aktuelle Moment, warnen vor Grenzwertüberschreitungen oder sperren bestimmte Fahrfunktionen. Dennoch bleibt der Blick in die Betriebsanleitung und die Lasttabelle des Herstellers unverzichtbar: Hersteller geben sehr spezifische Kennlinien, die je nach Konfiguration (Gegengewichte, Teleskoplängen, Abstützstellung) variieren.

Softwarelösungen und Apps können bei der Vorbereitung helfen: Sie ermöglichen, Szenarien durchzuspielen, Auslegungen zu simulieren und die erforderlichen Abstützkonfigurationen zu planen. Allerdings ist hier Vorsicht geboten: Automatisierte Tools ersetzen nicht die Erfahrung und die konkrete Beurteilung der örtlichen Bedingungen durch qualifiziertes Personal.

Fehlerquellen und häufige Missverständnisse

Es gibt wiederkehrende Irrtümer, die zu Risiko führen können: Unterschätzung der dynamischen Effekte, falsche Annahmen zur Lastmitte, Vernachlässigung des Untergrunds oder blindes Vertrauen in Tabellen ohne Berücksichtigung der realen Auslegerkonfiguration. Ein weiterer häufiger Fehler ist, dass Anschlagmittel, Rigging oder Transportgestelle zur angegebenen Last hinzugezählt werden — diese Zusätze erhöhen das Moment, werden aber manchmal übersehen.

Auch Wind wird oft unterschätzt. Schon moderate Böen können die zulässigen Lasten reduzieren, weil sie quer zur Ausladung angreifen und zusätzliche Kippmomente erzeugen. Moderne LMIs integrieren Windmessungen oder Warnstufen, trotzdem muss der Einsatzleiter stets aktuell beurteilen.

Regelwerke, Normen und Ausbildung

In Deutschland und Europa regeln Normen und Arbeitsschutzvorschriften den sicheren Einsatz von Kranen. Wichtige Begriffe sind hier z. B. DIN EN 13000 (für mobile Krane), die Betriebssicherheitsverordnung (BetrSichV) und die Vorgaben der Berufsgenossenschaften (DGUV). Diese Regelungen fordern unter anderem regelmäßige Prüfungen, sachkundige Bedienung und dokumentierte Einsatzplanungen.

Praktisch heißt das: Kranführer benötigen eine entsprechende Qualifikation und regelmäßige Unterweisungen. Der Einsatzleiter trägt Verantwortung dafür, dass die gewählten Hebe- und Abstützkonfigurationen den gesetzlichen und herstellerspezifischen Vorgaben entsprechen.

Innovationen und Trends: Sensorik, Telematik und Assistenzsysteme

Die Technik macht den Hebevorgang sicherer und effizienter: Sensorik misst Neigung, Ausladung, Windgeschwindigkeit und Bodendruck. Telematik ermöglicht das Fernauslesen von Betriebsdaten und die lückenlose Dokumentation aller Hebevorgänge. Assistenzsysteme unterstützen beim Abrufen der richtigen Lastkurven und können im kritischen Moment eingreifen oder warnen.

Auch der Trend zur Digitalisierung von Baustellen führt dazu, dass Kranbewegungen mit anderen Gewerken koordiniert werden können — weniger Überraschungen, höhere Sicherheit und effizientere Arbeitsabläufe. Dennoch bleibt menschliche Verantwortung unverzichtbar: Technologie ergänzt, ersetzt aber nicht die Erfahrung und die situative Entscheidungsfähigkeit.

Checkliste für den Einsatzleiter (nummeriert)

1. Lastgewicht inkl. Rigging prüfen und dokumentieren.
2. Ausladung und Auslegerkonfiguration bestimmen.
3. Lastmoment berechnen und mit zulässigen Werten vergleichen.
4. Untergrund prüfen, Bodenbelastbarkeit abschätzen, Abstützplatten dimensionieren.
5. Windbedingungen kontrollieren und Windgrenzen beachten.
6. LMIs und Assistenzsysteme prüfen und kalibrieren.
7. Sicherheitsfaktoren und dynamische Zuschläge berücksichtigen.
8. Kommunikation zwischen Kranführer, Anschläger und Einweiser sicherstellen.
9. Notfall- und Abbruchkriterien festlegen.
10. Dokumentation des Hebevorgangs: Tabelle mit den wichtigsten Parametern anfertigen.

Diese Liste ist bewusst knapp gehalten, bildet aber die Basis jeder verantwortungsvollen Hebeplanung.

Zusammenfassung der wichtigsten Messgrößen und Formeln

Für die Praxis merken Sie sich: Lastmoment M = F × l (Kraft mal Hebelarm). Die Kraft ist das Gewicht (Masse × g), häufig in kN angegeben. Die Ausladung ist die horizontale Entfernung, die entscheidend für das Moment ist. Sicherheitsfaktoren und dynamische Zuschläge werden zusätzlich auf das statische Ergebnis aufgeschlagen. Herstellerdaten, LMIs und das operational judgment der Einsatzbeteiligten entscheiden letztlich darüber, ob ein Hebevorgang freigegeben wird.

Schlussendlich ist das Ziel jeder Berechnung, den Hebevorgang so zu gestalten, dass ein angemessener Sicherheitsabstand zur Kippgrenze eingehalten wird. Das ist eine Kombination aus korrekter Mathematik, eingespielten Prozessen und umsichtigem Handeln.

Schlussfolgerung

Autokrane sicher einzusetzen ist eine Verantwortung, die mit technischen Kenntnissen, sorgfältiger Vorbereitung und klarer Kommunikation verbunden ist: Lastmomente sind leicht zu berechnen, aber schwer zu ignorieren, wenn sie die Standsicherheit bedrohen; deshalb gehören genaue Messungen, konservative Sicherheitsfaktoren, die Prüfung des Untergrunds und die Nutzung moderner Assistenzsysteme zum Standard jeder Hebeplanung. Wer diese Elemente ernst nimmt und die Grenzen des Geräts respektiert, sorgt dafür, dass Lasten nicht nur effizient, sondern vor allem sicher bewegt werden.
