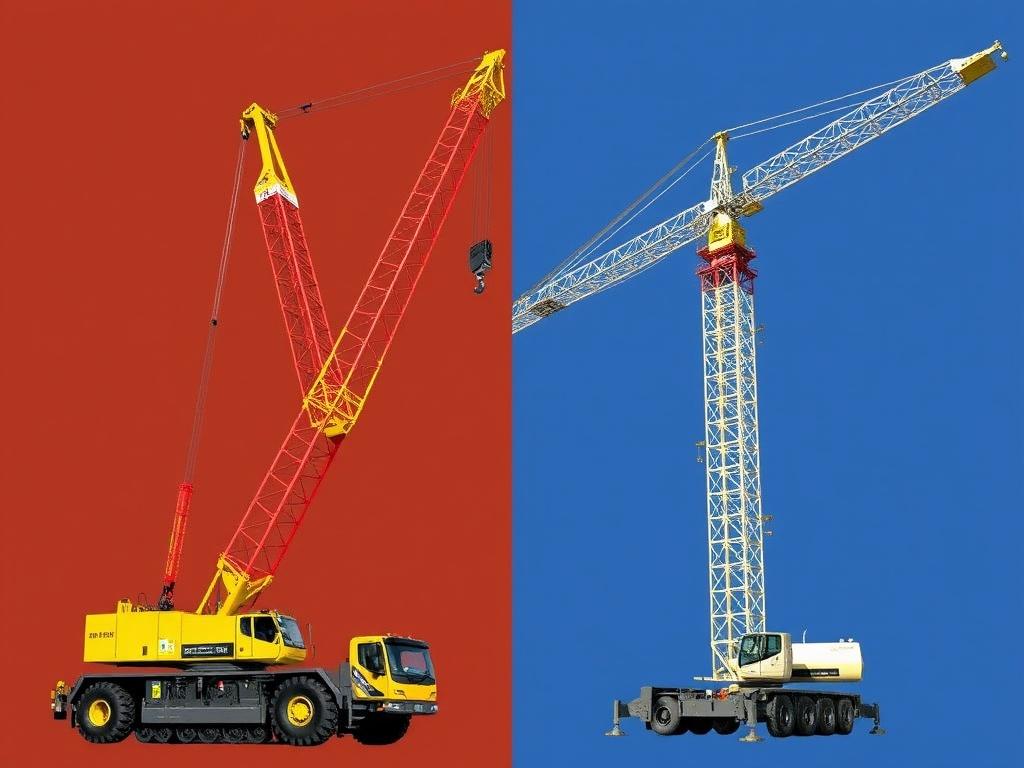

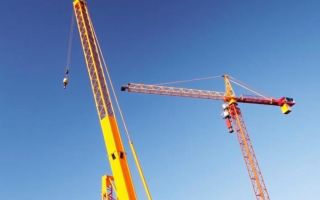

Teleskopkran vs. Gitterauslegerkran: Ein Vergleich der Systeme

Wenn man über Krane nachdenkt, erscheinen oft mächtige Silhouetten gegen den Himmel — Stahlgiganten, die Lasten heben, Gebäude wachsen lassen oder komplexe Anlagen montieren. Aber nicht alle Krane sind gleich. In diesem Artikel nehme ich Sie mit auf eine Reise durch die Welt der beiden populärsten mobilen Kranbauarten: Teleskopkran und Gitterauslegerkran. Wir betrachten Aufbau, Technik, Einsatzmöglichkeiten, Kosten, Sicherheit und sogar die emotionale Seite: das Gefühl, das einem beim Blick auf einen perfekt positionierten Kran kommt. Dabei bleiben wir praktisch und hilfreich: Beispiele, Tabellen, nummerierte Listen und klare Entscheidungshilfen helfen Ihnen, das passende System zu finden — sei es für Kranvermietung, Baustellenplanung oder die Investitionsentscheidung.

Grundlegende Unterschiede: Aufbau und Funktionsprinzip

Der erste Unterschied wird sichtbar, wenn man die Ausleger betrachtet. Ein Teleskopkran verwendet einen teleskopierbaren Ausleger, der aus mehreren ineinandergeschobenen Rohren besteht. Dieser Ausleger lässt sich hydraulisch ausfahren und schnell in der Länge variieren. Das macht den Teleskopkran besonders flexibel bei wechselnden Hubhöhen und häufigen Positionswechseln.

Demgegenüber besteht der Gitterauslegerkran aus einem Fachwerk aus miteinander verschraubten oder -gelenkten Gittersegmenten. Dieses Gitterfachwerk ist leichter in Bezug auf Gewicht bei gleicher Steifigkeit und kann sehr lange Auslegerlängen erreichen, häufig kombiniert mit zusätzlichen Spitzen (Fly jib), um noch größere Reichweiten zu erzielen. Der Gitterauslegerkran wirkt oft wie ein Ingenieurskunstwerk: filigran und doch unglaublich belastbar.

Beide Systeme erreichen ihre Hubkräfte durch Kombination aus Auslegergeometrie, Hubmoment (Momentbegrenzung) und Gegengewicht bzw. Standsicherung. Das unterschiedliche Konstruktionsprinzip entscheidet darüber, wie schnell ein Kran auf- und abgebaut werden kann, wie viel Transportaufwand nötig ist und welche Traglasten bei bestimmten Reichweiten erreichbar sind.

Technische Merkmale im Detail

Teleskopkrane punkten mit schnellem Aufbau und einfacher Bedienung. Der hydraulische Teleskopausleger ermöglicht stufenloses Anpassen der Auslegerlänge, was besonders bei häufig wechselnden Hubaufgaben oder bei Baudienstleistungen mit vielen kurzen Hebevorgängen ein großer Vorteil ist. Die Integration von Hydraulik, Elektronik (inklusive moderner Momentenbegrenzung und Lastmomentanzeige) macht viele Abläufe automatisiert und sicher.

Gitterauslegerkrane zeichnen sich durch ihre hohe Leistungsdichte aus: Das Verhältnis aus Eigengewicht zu Tragkraft ist oft günstiger, sodass bei gleicher Transportgröße höhere Hubmomente möglich sind. Durch modulare Gittersegmente kann die Auslegerlänge nahezu beliebig in Segmenten erweitert werden. Bei sehr großen Höhen oder Reichweiten sind Gitterauslegerkrane daher häufig die erste Wahl, besonders bei Raupenkranen oder großen Mobilkranen mit Schwerlastfähigkeiten.

Beide Systeme haben spezielle technische Aspekte: Teleskopkrane brauchen hydraulische Zylinder, Dichtungen und komplexe Teleskopführungen — diese sind Verschleißteile. Gitterauslegerkrane benötigen viele Bolzen, Verbindungsstücke und Steifigkeit in den Gelenken; die Belastungsverteilung und das Materialdesign sind hier kritische Punkte. Beide Systeme verwenden moderne Steuerungen zur Überwachung von Hubmoment, Auslegerwinkel und Standsituation.

Einsatzgebiete: Wo jeder Kran seine Stärken ausspielt

Teleskopkrane sind Allrounder auf Baustellen, bei Störungen im städtischen Umfeld, beim Eventbau sowie in der Kranvermietung. Ihre Fähigkeit, schnell in Position zu kommen und ohne großen Aufbauaufwand Lasten in variabler Höhe zu heben, macht sie ideal für Arbeiten mit hohem Zeitdruck. Außerdem sind Teleskopkrane oft als Mobilkran auf Lkw-Fahrgestell ausgeführt, was den Straßentransport vereinfacht.

Gitterauslegerkrane glänzen bei Großprojekten: Windkraftmontage, Brückenbau, Schwerlasthebeaufgaben und Industrieanlagenmontagen gehören hierher. Wenn große Hubhöhen und Reichweiten bei schweren Lasten gefragt sind, ist ein Gitterauslegerratgeber oft die bessere Wahl. Besonders dort, wo ein Raupenkran auf weichem Untergrund arbeiten muss, bietet das Kettenfahrgestell in Kombination mit dem Gitterausleger enorme Stabilität und Tragfähigkeit.

Zwischen beiden Systemen existieren Mischformen und Sonderlösungen: Teleskopkrane mit Gitterverlängerungen, Gitterausleger mit hydraulischen Spitzen (Fly-jib) oder modulare Systeme für spezielle Montageaufgaben. Solche Kombinationen verbinden Vorteile beider Welten, erhöhen aber auch die Komplexität von Transport, Aufbau und Wartung.

Praktische Beispiele aus der Anwendung

Ein klassisches Beispiel: In einer Innenstadtbaustelle, wo Platz begrenzt ist und schnelle Hebevorgänge erforderlich sind, wird meist ein Teleskopkran eingesetzt. Er kann mit ausgefahrenem Teleskoparm in enge Bereiche manövriert werden und innerhalb kurzer Zeit unterschiedliche Lasten positionieren. Die Fähigkeit, schnell aufzubauen, ist hier oft wirtschaftlicher als die reine Hubleistung.

Bei der Montage einer Windturbine auf einem abgelegenen Hügel ist hingegen häufig ein Gitterauslegerkran auf Raupenfahrwerk die bessere Wahl. Die langen Gitterelemente ermöglichen hohe Reichweiten und das Kettenfahrgestell sorgt für Standsicherheit auf unebenem Grund. Hier zählt die maximale Hubhöhe und -kraft mehr als die Geschwindigkeit des Aufbaus.

Noch eine Nuance: Bei Baustellen mit begrenzter Straßenanbindung, bei denen Transportkosten den Ausschlag geben, kann die Wahl zwischen einem schwereren Gitterauslegerkran und einem leichteren Teleskopkran die Projektkalkulation stark beeinflussen.

Transport, Aufbau und Logistik

Transport und Logistik sind oft unsichtbare Kostenfaktoren, die eine Entscheidung zugunsten des einen oder anderen Systems beeinflussen. Teleskopkrane sind in der Regel kompakter und lassen sich leichter auf öffentlichen Straßen transportieren. Ein Mobilkran mit Teleskoparm braucht weniger Tieflader, weniger Montagepersonal und ist deshalb bei kurzen Einsätzen kosteneffizient.

Gitterauslegerkrane dagegen erfordern häufig mehrere Transporteinheiten: Gittersegmente, Gegengewichte und Teile des Unterwagens werden einzeln angeliefert. Der Aufbau dauert länger und erfordert meist ein größeres Team. Diese Logistik zahlt sich bei längerfristigen Großprojekten oder bei Einsätzen aus, bei denen extrem hohe Traglasten nötig sind.

Ein weiterer logistischer Punkt ist die Genehmigung für Straßentransport: Breite Gittersegmente und schwere Gegengewichte benötigen Sondergenehmigungen, was die Planung verlängern kann. Hier punkten Teleskopkrane durch ihre Mobilität und die Möglichkeit, viele Einsätze ohne umfangreiche Vorbereitungen durchzuführen.

Aufbauzeiten und Arbeitssicherheit beim Aufbau

Aufbauzeiten sind für Projektplaner wichtig. Ein Teleskopkran kann oft innerhalb von Minuten bis wenigen Stunden einsatzbereit sein — je nach Modell und Bodenverhältnissen. Modern ausgestattete Teleskopkrane bieten hydraulische Stützen und vollautomatische Nivellierung, wodurch der Aufbauprozess effizienter und sicherer wird.

Beim Gitterauslegerkran ist der Aufbau ein präziser Prozess: Segmente werden angehoben, verbunden und gesichert. Die Verbindungspunkte werden mit vorgeschriebenem Drehmoment angezogen, und Gegengewichte werden positioniert. Dieser Vorgang dauert länger, ist aber notwendig, um die strukturelle Integrität für hohe Lasten zu garantieren. Sicherheit beim Aufbau ist hier besonders wichtig, weil Fehler in der Montage fatal sein können.

Kosten, Betrieb und Wirtschaftlichkeit

Kostenanalyse bedeutet, kurzfristige und langfristige Perspektiven zu betrachten. Anschaffungskosten für Gitterauslegerkrane (insbesondere Raupenkrane) sind in der Regel höher als die für Teleskopkrane. Auch die Transport- und Aufbaukosten steigen mit der Größe des Gitterkrans. Aus Sicht der Kranvermietung können Teleskopkrane jedoch profitabler sein, da sie öfter und flexibler einsetzbar sind.

Betriebskosten umfassen Kraftstoff, Wartung, Ersatzteile und Personal. Teleskopkrane haben oft höhere Verschleißkosten an Hydraulik und Dichtungen, während Gitterauslegerkrane mehr Prüfarbeiten an Bolzen und Verbindungen benötigen. Die Lebensdauer der Konstruktion kann bei beiden Systemen lang sein, wenn regelmäßige Wartung durchgeführt wird.

Ein wichtiger wirtschaftlicher Faktor ist die Auslastung: Wenn ein Kran häufig für schwere Hebearbeiten über lange Zeiträume benötigt wird, amortisiert sich ein Gitterauslegerkran trotz höherer Anschaffungskosten schneller. Für sporadische, vielfältige Einsätze ist häufig ein Teleskopkran wirtschaftlicher.

Beispiele für eine einfache Kostenaufstellung

Tabelle 1: Vergleich der typischen Kostenfaktoren (vereinfachte Darstellung)

Diese Tabelle ist eine grobe Orientierung. Projektgröße, Nutzungsdauer und regionale Marktbedingungen können die Zahlen stark verändern.

Sicherheit, Standsicherheit und Regulierung

Sicherheit ist bei Kranarbeiten ein Kernthema. Beide Kranarten unterliegen strengen Regularien: Prüfungen nach DIN/EN, regelmäßige Sicht- und Funktionsprüfungen, eine einwandfreie Dokumentation und qualifiziertes Bedienpersonal sind Pflicht. Die Lastmomentbegrenzung, Windüberwachung und Standsicherheitskontrollen sind essentiell, besonders bei großen Auslegern.

Teleskopkrane haben den Vorteil, dass der Ausleger stufenlos und sehr präzise gesteuert werden kann, was bei engen Hebevorgängen zusätzliche Sicherheit bringt. Andererseits bergen hydraulische Leckagen oder defekte Dichtungen Risiken, die regelmäßig überprüft werden müssen.

Gitterauslegerkrane erfordern genaue Kontrolle der Verbindungselemente. Ermüdungsrisse an Bolzen oder Elementanschlüssen müssen frühzeitig erkannt werden. Bei Raupenkranen kommen zusätzlich Bodenprüfungen und Gleitausbreitungskontrollen hinzu, um Einsinken oder Umkippen zu verhindern.

Regulatorische Anforderungen betreffen auch Umweltschutz (Schadstoffemissionen), Lärmschutz und Verkehrssicherheit beim Transport. Betreiber sollten stets die jeweils aktuellen Normen und lokalen Vorschriften beachten.

Sicherheitscheckliste (nummeriert)

1. Vor Einsatz: Sichtprüfung aller Verbindungen und Hydraulikleitungen.
2. Standsicherheitsprüfung: Tragfähigkeitsprüfung des Untergrunds.
3. Kalibrierung und Funktionstest der Lastmomentanzeige.
4. Wind- und Wetterüberwachung, Einsatzgrenzen definieren.
5. Personalqualifikation: Nur zertifizierte Kranführer und Rigger einsetzen.
6. Regelmäßige Prüfintervalle gemäß gesetzlichen Vorgaben einhalten.

Diese Checkliste ist eine pragmatische Hilfe, ersetzt jedoch nicht die offiziellen Richtlinien und eine sachkundige Projektplanung.

Wartung und Lebenszyklus

Wartung bestimmt die Lebensdauer und Betriebssicherheit eines Krans. Bei Teleskopkranen konzentriert sich die Wartung oft auf Hydrauliksysteme, Teleskopführungen und Elektronik. Regelmäßiges Schmieren, Dichtungswechsel und Überprüfung der Hydrauliköle sind notwendig, um Betriebsstörungen zu vermeiden.

Gitterauslegerkrane verlangen systematische Inspektionen an Bolzen, Verbindungsstellen und an der Struktur selbst. Risse oder Verformungen müssen rechtzeitig erkannt und behoben werden. Die modularen Gittersegmente können zwar ausgetauscht werden, erfordern dabei aber Präzision und qualifizierte Werkstoffe.

Ein Lebenszyklus-Management umfasst auch die Kostenplanung für Ersatzteile, Prüfungen und mögliche Modernisierungen (z. B. Austausch veralteter Elektronik oder Nachrüstung von Sicherheitssystemen). Für Vermieter ist die Dokumentation jedes Kranspezifischen Services ein Wettbewerbsvorteil.

Wartungsplan (nummeriert)

1. Tägliche Routineinspektion vor Einsatz (Sichtprüfungen, Hydraulik-Check).
2. Wöchentliche Funktionstests und Schmierintervalle.
3. Monatliche Überprüfung der kritischen Verbindungen und Steuerungen.
4. Jährliche Vollprüfung durch zertifizierte Prüfer (z. B. Hauptuntersuchung).
5. Reparaturen und Ersatzteilwechsel nach Herstellerangaben oder bei Bedarf.

Ein gut geplanter Wartungsplan reduziert Ausfallzeiten und schützt vor teuren Folgeschäden.

Vor- und Nachteile im direkten Vergleich

Um die Entscheidung zu erleichtern, hier eine übersichtliche Gegenüberstellung der wichtigsten Vor- und Nachteile.

Vorteile Teleskopkran

Hohe Mobilität und schneller Aufbau machen den Teleskopkran zum idealen Werkzeug für Einsätze mit häufig wechselnden Standorten. Die stufenlose Auslegerverlängerung erlaubt präzise Positionierungen, und moderne Teleskopkrane sind oft mit automatischen Nivellierungssystemen ausgestattet, die den Zeitaufwand vor Ort reduzieren. Durch die kompaktere Bauweise sind in vielen Fällen geringere Transportkosten und weniger spezielle Genehmigungen nötig.

Außerdem sind Teleskopkrane in vielen Größen verfügbar — vom kleineren Stadtkran bis zu großen Maschinen mit beachtlicher Tragkraft — und dadurch für eine breite Palette von Aufgaben geeignet.

Vorteile Gitterauslegerkran

Gitterauslegerkrane bieten ein exzellentes Verhältnis von Eigengewicht zu Tragfähigkeit. Bei langen Auslegern und schweren Lasten sind sie oft unschlagbar. Die modulare Bauweise erlaubt individuelle Anpassungen an Projektanforderungen, und in Kombination mit Raupenfahrwerk gewährleisten sie hohe Standsicherheit auf schwierigem Gelände. Für Großprojekte sind sie häufig ökonomisch die beste Wahl.

Die Konstruktionsprinzipien der Gitterbauweise sind zudem sehr langlebig und gut überprüfbar — ideale Eigenschaften für langfristige industrielle Anwendungen.

Nachteile Teleskopkran

Teleskopkrane können bei extrem langen Auslegern an ihre Grenzen stoßen, weil das Eigengewicht des Teleskoparms deutlich zunimmt und die Hydraulik- und Materialanforderungen steigen. Außerdem kann die komplexe Hydraulik anfälliger für Wartungsaufwand sein.

In sehr anspruchsvollen Schwerlastfällen erreicht ein Teleskopkran oft nicht die wirtschaftlich sinnvolle Tragfähigkeit, sodass ein Gitterauslegerkran vorzuziehen ist.

Nachteile Gitterauslegerkran

Der größere logistische Aufwand und längere Aufbauzeiten sind die Hauptnachteile. Die Notwendigkeit, viele Komponenten zu transportieren und zu montieren, macht Gitterauslegerkrane unflexibler für kurzfristige Einsätze. Zudem sind die Transportkosten und die Anforderungen an die Straßengenehmigungen oft höher.

Die Handhabung jeder einzelnen Verbindung erfordert qualifiziertes Personal und Sorgfalt, was die Betriebskosten weiter erhöht.

Entscheidungshilfe: Welcher Kran passt zu welchem Projekt?

Die Auswahl des geeigneten Krantyps hängt von mehreren Schlüsselfaktoren ab. Eine durchdachte Entscheidung beruht nicht nur auf makellosen technischen Daten, sondern auch auf Projektlogistik, Einsatzdauer und Risikobewertung.

Wichtige Entscheidungsfaktoren (nummeriert)

1. Hubhöhe und Reichweite: Benötigen Sie sehr lange Ausleger? Dann Gitterausleger.
2. Traglasten: Sehr schwere Lasten sprechen oft für Gitterausleger-/Raupenkrane.
3. Transportmöglichkeiten und Straßenbedingungen: Eingeschränkte Anlieferung? Teleskopkran überlegen.
4. Einsatzdauer: Kurzfristige Einsätze bevorzugen Teleskopkrane, langfristige Großprojekte Gitterkrane.
5. Bodensituation: Weicher oder schwieriger Untergrund kann Raupenkrane notwendig machen.
6. Kostenrahmen: Budget für Anschaffung und Logistik entscheidet oft.

Diese Faktoren gewichten Sie je nach Projekt individuell. Ein Entscheidungsbaum, in den diese Punkte einfließen, hilft schnell zu einer rationalen Wahl zu kommen.

Vergleichstabellen: Betrieb, Leistung und Ausstattung

Tabelle 2: Typische Leistungsparameter im Vergleich (vereinfachte Werte)

Die angegebenen Werte dienen als Orientierung. Konkrete Zahlen finden sich in den Herstellerdatenblättern und den Lastdiagrammen der jeweiligen Kranmodelle.

Zukunftstrends: Digitalisierung, Hybridantriebe und neue Materialien

Die Kranbranche bleibt nicht stehen. Digitalisierung und Automatisierung verändern die Betriebsabläufe: Telematik, Fernüberwachung, Assistenzsysteme für Kranführer und automatische Lastmomentsteuerungen werden zunehmend Standard. Solche Systeme erhöhen die Sicherheit und ermöglichen eine optimierte Einsatzplanung.

Gleichzeitig entwickeln Hersteller Hybridantriebe und elektrisch angetriebene Krane, um Emissionen zu reduzieren und Betriebskosten zu senken. Gerade in innerstädtischen Einsätzen ist das ein klarer Vorteil. Leichtere und hochfeste Materialien ermöglichen zudem eine höhere Leistungsdichte — das Verhältnis aus Nutzlast zu Eigengewicht verbessert sich.

Einfluss haben auch ökologische Vorgaben: Lärm- und Emissionslimits können die Wahl des Krantyps beeinflussen — elektrische oder hybridbetriebene Teleskopkrane sind hier im Vorteil, während große Gitterkrane durch ihre Unvermeidbarkeit in manchen Branchen weiterhin notwendig bleiben.

Innovative Konzepte (nummeriert)

1. Teilautomatische Hebeprozesse: Assistenzsysteme reduzieren menschliche Fehler.
2. Remote-Operation: Fernsteuerung und Überwachung für gefährliche Einsätze.
3. Modulare Gitterdesigns: Schnellere Montage durch optimierte Verbindungen.
4. Hybrid- und Elektromotoren: Reduzierung der Emissionen vor Ort.
5. Leichtbauwerkstoffe: Mehr Tragfähigkeit bei geringerem Transportgewicht.

Diese Trends werden die Branche in den nächsten Jahren weiter prägen und neue Entscheidungsfaktoren schaffen.

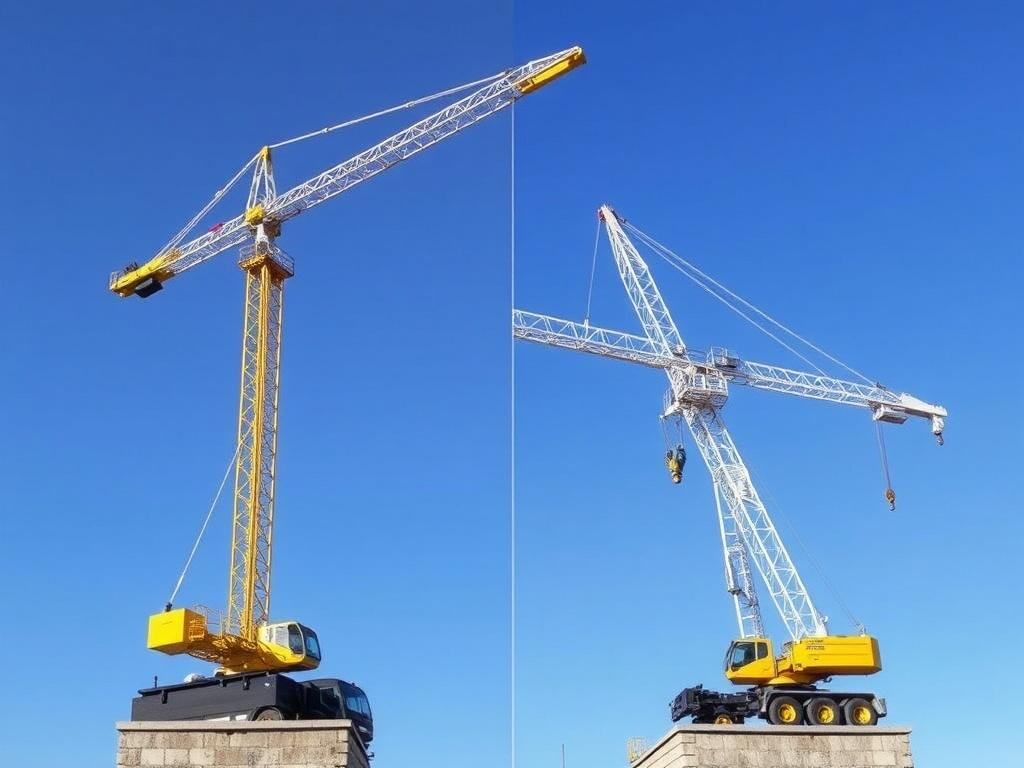

Praxisleitfaden: So wählen Sie den richtigen Kran

Wenn Sie vor der Entscheidung stehen, ein Kranprojekt zu planen, gehen Sie Schritt für Schritt vor. Strukturierte Planung reduziert Risiken und Kosten.

Empfehleter Ablauf (nummeriert)

1. Bedarfsanalyse: Welche Hubhöhen, Reichweiten und Traglasten werden konkret benötigt?
2. Standortanalyse: Prüfen Sie Zufahrten, Stellflächen, Bodenbeschaffenheit und Verkehrsauflagen.
3. Zeitplanung: Kurzfristiger Einsatz vs. langfristiges Projekt — welche Option ist wirtschaftlicher?
4. Kostenkalkulation: Anschaffung, Transport, Aufbau, Wartung und Betrieb einkalkulieren.
5. Angebotseinholung: Mehrere Anbieter vergleichen (Kranvermietung und Kaufoptionen).
6. Sicherheitsplanung: Gefährdungsbeurteilung, Personalqualifikation und Prüfintervalle festlegen.
7. Durchführung und Monitoring: Einsatz überwachen, Wartungsintervalle einhalten und Lessons Learned dokumentieren.

Folgen Sie dieser Struktur, um eine fundierte Entscheidung zu treffen und Überraschungen zu vermeiden.

Checkliste für die Ausschreibung an Kranvermieter

Für Baustellenplaner und Einkäufer ist eine präzise Ausschreibung entscheidend. Geben Sie alle relevanten Parameter an, damit die Angebote vergleichbar sind.

1. Konkrete Hubpunkte: Höhe, Abstand, Gewichte und Spezialanforderungen.
2. Standortangaben: Zufahrtsbreite, Untergrund, Stellfläche und Genehmigungsstatus.
3. Einsatzdauer und Zeitfenster: Flexibilität der Einsätze.
4. Zusatzanforderungen: Elektrischer Antrieb gewünscht, spezielle Aufbauten, etc.
5. Sicherheitsanforderungen: Notwendige Zertifikate und Prüfintervalle.
6. Transport- und Montageleistungen: Inklusive oder exklusive?
7. Referenzen: Erfahrung des Vermieters mit ähnlichen Projekten.

Diese Checkliste hilft, Angebote besser vergleichen zu können und das beste Preis-Leistungs-Verhältnis zu finden.

Schlussfolgerung

Die Wahl zwischen Teleskopkran und Gitterauslegerkran ist selten eine Frage von „besser“ oder „schlechter“, sondern eine von „passend“ oder „weniger passend“. Teleskopkrane sind schnell, flexibel und ideal für vielfältige, kurzfristige Einsätze; Gitterauslegerkrane bieten bei großen Höhen, Reichweiten und extremen Lasten unvergleichliche Leistung und Effizienz. Planung, Logistik, Budget, Sicherheitsanforderungen und Einsatzdauer entscheiden letztlich über die wirtschaftlichere Lösung. Eine strukturierte Bedarfsanalyse, die Nutzung von Vergleichstabellen und Checklisten sowie die Beachtung von Wartung und rechtlichen Vorgaben geben Ihnen die Sicherheit, die richtige Entscheidung zu treffen.
