Componentes principales de una grúa móvil: estructura y mecanismos que la hacen posible

Una grúa móvil es mucho más que una máquina alta y poderosa que levanta cargas; es un conjunto de componentes que trabajan con precisión para convertir la potencia en movimiento controlado, seguridad y eficiencia. Cuando observamos una grúa móvil en obra o transitando por la vía, solemos ver su perfil: la torre, la pluma, las ruedas o chenilles, y el gancho. Pero debajo de esa silueta hay una ingeniería llena de elementos que interactúan de forma compleja y fascinante. En este artículo vamos a desmenuzar esos componentes principales de una grúa móvil, entender su función, cómo se integran y qué mecanismos permiten que una pieza enorme se mueva con la sutileza de un bailarín mecánico. Además, hablaremos de mantenimiento, seguridad y criterios prácticos para elegir una grúa según la tarea. Quiero que al terminar de leer sientas que puedes identificar cada pieza, explicar su función y comprender los riesgos y cuidados necesarios para operar o supervisar una grúa móvil.

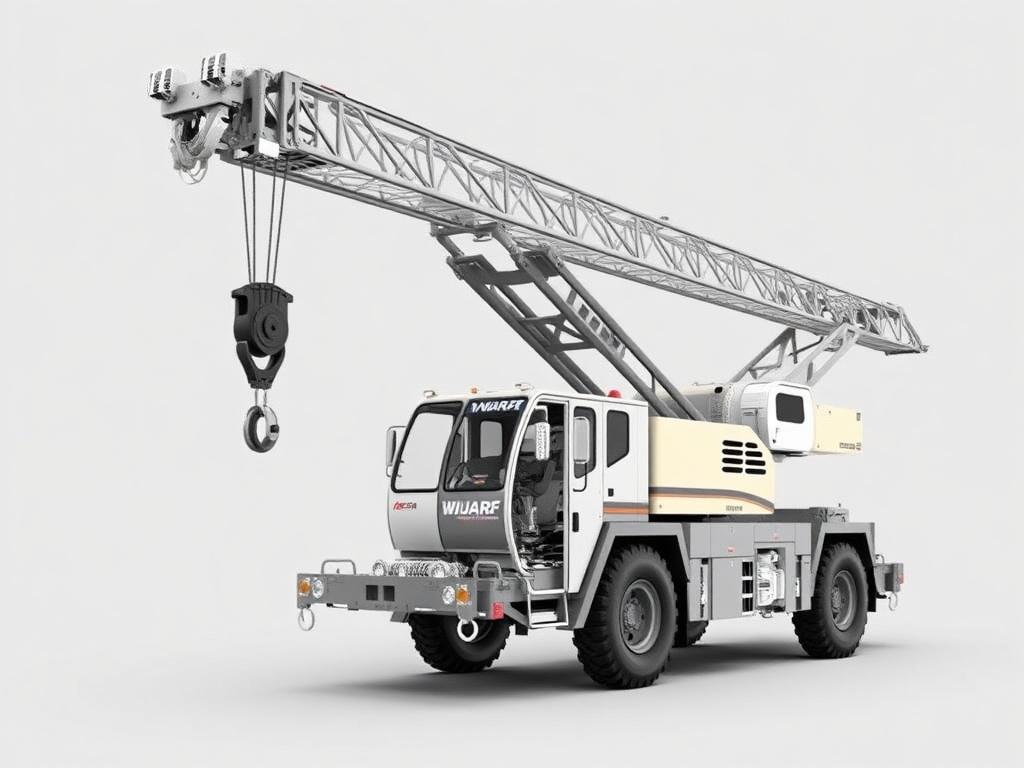

Visión general: ¿qué es una grúa móvil y por qué conocer sus componentes importa?

Para empezar, pensemos en la grúa móvil como una combinación entre un vehículo y una máquina de elevación. Se desplaza por sí misma por carretera o sobre el terreno y, una vez posicionada, despliega mecanismos que la convierten en una plataforma de elevación segura. Conocer los componentes principales de una grúa móvil importa por varias razones: seguridad en obra, optimización del rendimiento, elección adecuada del equipo para una tarea específica y prevención de fallas a través del mantenimiento proactivo. No es lo mismo supervisar una operación que entender por qué la pluma necesita un contrapeso determinado o cómo las estabilizadoras redistribuyen las cargas al suelo.

Entender la estructura y los mecanismos permite también anticipar problemas: por ejemplo, reconocer que un leve juego en el sistema de giro puede indicar desgaste en el cojín de giro o en los rodamientos, o que ruidos en el cabrestante pueden derivar en problemas de freno o en desgaste de los tambor y cables. En definitiva, la formación y la comprensión técnica protegen vidas, tiempo y recursos.

Componentes principales: lista completa y breve descripción

A continuación presento una lista clara y estructurada de los componentes principales de una grúa móvil y una breve descripción de cada uno. Después de la lista amplia, entraré en detalle en cada componente y su mecanismo.

• Chasis o bastidor (carrier)
• Superestructura (uppercarriage o cabina de giro)
• Pluma principal (boom)
• Mástil o jib
• Sistema de giro (slewing ring)
• Estabilizadores u outriggers
• Sistema de izado: cabrestantes, cables y gancho
• Contrapesos
• Sistema hidráulico
• Cabina de operador y sistemas de control
• Sistemas de propulsión y transmisión
• Sistemas eléctricos y de control electrónico (ECU)
• Sistema de frenos y transmisión final
• Sistemas de seguridad: limitadores de carga, ángulo y rango
• Sistema de nivelación y sensores

Cada uno de estos componentes será explicado con su funcionamiento, interacciones y problemas comunes.

Chasis o bastidor (carrier): la base que soporta todo

El chasis de una grúa móvil, también llamado carrier en muchos manuales técnicos, es la estructura base que permite el desplazamiento. Dependiendo del tipo de grúa móvil este chasis puede ser de camión, sobre orugas (crawler) o un diseño específico para grúas all-terrain. Su función es soportar las cargas dinámicas y estáticas durante el transporte y las operaciones de izado. Un chasis bien diseñado distribuye el peso, integra los puntos de anclaje de los estabilizadores y alberga el sistema de propulsión y la dirección.

En el chasis se montan componentes críticos como el motor de transporte, la transmisión, el depósito de combustible y las unidades hidráulicas auxiliares. Además, desde el punto de vista estructural, está sometido a esfuerzos complejos: flexión al viajar sobre baches, torsión cuando la pluma está levantada y cargas puntuales sobre los puntos de apoyo de las estabilizadoras. Por eso el material, la soldadura y los diseños de refuerzo son cruciales para la longevidad. Cuando el chasis está dañado o presenta fisuras, la integridad de toda la grúa se ve comprometida y el riesgo de fallos aumenta.

Superestructura (uppercarriage) y sistema de giro

La superestructura es la parte que gira sobre el chasis e incluye la cabina del operador, la maquinaria de elevación (cables, tambor, cabrestantes) y la base de la pluma. El sistema de giro, habitualmente un anillo giratorio o slewing ring, permite que la superestructura rote 360 grados (o un rango definido) sobre el chasis. Este anillo está formado por un anillo dentado, rodamientos y un motor reductor que garantiza el giro controlado. El anillo giratorio debe soportar cargas axiales y radiales, además de momentos de vuelco, por lo que su fabricación y mantenimiento son críticos.

Durante las operaciones, el sistema de giro coordina su movimiento con el control de la pluma para posicionar cargas con precisión. El mantenimiento de los rodamientos, las juntas y la lubricación del slewing ring es esencial para evitar juego excesivo y desgaste irregular, que pueden traducirse en vibraciones y pérdida de precisión en maniobras delicadas.

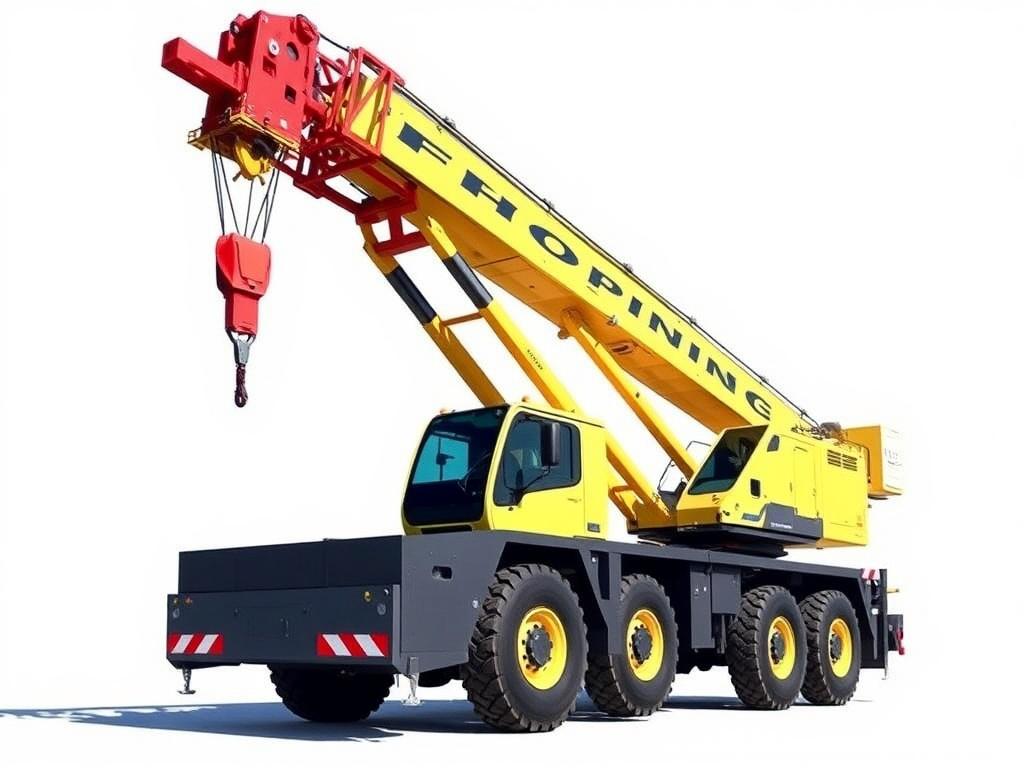

Pluma principal (boom): el brazo de trabajo

La pluma principal es quizás la pieza más distintiva de la grúa móvil. Puede ser telescópica (con tramos que se extienden mediante cilindros hidráulicos o mecanismos mecánicos) o articulada (tipo pluma fija con articulaciones). La pluma telescópica permite variar la longitud rápidamente, mientras que las plumas de celosía (lattice boom) aportan mayor alcance con menor peso propio, siendo habituales en grúas de mayor tonelaje.

Los mecanismos que extienden y retraen la pluma suelen ser hidráulicos, con pistones robustos y guías que mantienen la alineación. En plumas telescópicas es importante el control de fricción, el sellado de juntas y la sincronización para evitar inclinaciones que generen desgaste. La pluma también integra puntos de fijación para el jib, el bloqueo de seguridad y sistemas de medición del ángulo.

Mástil o jib: extensión y precisión

El jib es una extensión secundaria que se monta en la punta de la pluma para aumentar alcance o modificar la geometría del izado. Puede ser fijo o abatible y, en muchos casos, permite trabajos a mayores alturas o en posiciones sobre obstáculos. Los jibs están sujetos a grandes esfuerzos de flexión y requieren refuerzos y tensores que mantengan la rigidez. En las grúas móviles modernas es común ver jibs hidráulicos que se despliegan desde la punta de la pluma, ofreciendo rapidez y flexibilidad operativa.

El montaje y desmontaje del jib debe hacerse con cuidado: su posición y el peso impactan directamente en la capacidad de carga y en el diagrama de cargas de la máquina. Los operadores deben consultar siempre la tabla de cargas del fabricante que correlaciona alcance, ángulo y contrapeso requerido.

Sistema de izado: cabrestantes, cables, poleas y gancho

El sistema de izado es el conjunto que permite levantar la carga desde la pluma hasta el gancho. Incluye cabrestantes, tambores, cables de acero o, en algunos casos, cables sintéticos, bloques y poleas, y el gancho con su seguro. Los cabrestantes incorporan frenos que mantienen la carga en posición cuando se libera la fuerza motriz. La selección del diámetro del cable y su correcta reeving (disposición por poleas) determinan la capacidad de carga y la seguridad.

El gancho, con su mecanismo de seguridad (pestillo), y el aparejo (palo de poleas) multiplican la fuerza del cabrestante y permiten manejar cargas pesadas. El desgaste de cables es una de las causas más comunes de fallas en izado; por eso los protocolos de inspección son estrictos y deben considerarse factores como corrosión, aplanamiento, rotura de hilos y deformaciones en el tambor.

Contrapesos: equilibrio indispensable

Los contrapesos compensan el momento que genera la carga en la pluma. Están diseñados para colocarse en la parte trasera de la superestructura y pueden ser fijos o móviles, en bloques que se acoplan y desacoplan según la configuración de trabajo. El cálculo de contrapesos es esencial: con contrapesos insuficientes se reduce la capacidad de elevación y aumenta el riesgo de vuelco; con contrapesos mal colocados se pueden generar sobrecargas en el chasis.

La tendencia en grúas modernas es contar con contrapesos modulares que facilitan el transporte y la adaptación rápida a diferentes tareas. Además, algunos diseños incorporan sensores que comunican al sistema de control la masa instalada para ajustar los límites de operación.

Estabilizadores u outriggers: llevar la carga al suelo

Los estabilizadores o outriggers son las patas que se despliegan desde el chasis para aumentar la base de apoyo y transferir las cargas al suelo. Su función es fundamental para transformar la grúa móvil en una plataforma estable, reduciendo la presión específica y evitando vuelcos. Los estabilizadores pueden ser de despliegue manual, hidráulico o semi-automático, y habitualmente incluyen patines o zapatas para repartir la carga sobre el terreno.

La correcta colocación y nivelación de los outriggers es uno de los pasos de seguridad más críticos en la operación. Es frecuente completar la base con planchas o tablas para evitar hundimientos en suelos blandos. Los sensores de carga y de posición integrados en los estabilizadores ayudan hoy a verificar que la grúa está en condiciones seguras para operar.

Sistema hidráulico: la fuerza que mueve la grúa

El sistema hidráulico es el corazón que mueve muchas partes: extensión de pluma telescópica, elevación de pluma, despliegue de estabilizadores, giro del contrapeso y otros actuadores. Está formado por bombas hidráulicas, válvulas de control, cilindros, filtros, tuberías y depósitos de aceite. La presión y el caudal deben estar calibrados para ofrecer ritmo y fuerza sin generar sobrecalentamiento.

Un fallo hidráulico puede inmovilizar la pluma o provocar un movimiento no controlado; por eso la redundancia, los circuitos de seguridad y los frenos hidráulicos son comunes en grúas modernas. El mantenimiento de filtros, la revisión de pérdidas y el control de temperatura prolongan la vida útil del sistema y evitan averías peligrosas.

Cabina de operador y sistemas de control

La cabina no es solo un espacio para sentarse; es el centro de mando donde el operador recibe información, maneja palancas o joysticks y supervisa indicadores. Las cabinas modernas ofrecen ergonomía, climatización y sistemas de comunicaciones y cámaras que aumentan la visibilidad. También integran los sistemas electrónicos que procesan datos para el limitador de carga, el ángulo de la pluma y otras funciones de seguridad.

Los controles han evolucionado de palancas mecánicas a joysticks electrónicos y pantallas táctiles con algoritmos que asisten al operador. Esta asistencia mejora la precisión y reduce la fatiga, pero exige formación para interpretar alertas y parámetros.

Sistemas eléctricos y de control electrónico (ECU)

Los sistemas eléctricos controlan motores auxiliares, sensores, luces y la comunicación entre instrumentos. La unidad de control electrónico (ECU) gestiona parámetros críticos: límites de carga, alertas, historiales de operación y registros diagnósticos. Integrar sensores de ángulo, presión y peso con una ECU permite, por ejemplo, cortar movimientos si se exceden límites o ajustar la velocidad de la pluma según la carga.

El software y el hardware deben mantenerse actualizados y protegidos contra humedad y vibraciones, pues fallos eléctricos pueden traducirse en errores de medición o pérdida de asistencia.

Sistemas de seguridad: limitador de carga, anemómetro y más

Entre los componentes principales de una grúa móvil están los sistemas de seguridad que previenen operaciones peligrosas. El limitador de carga (LMI, Load Moment Indicator) calcula en tiempo real el momento que soporta la grúa y advierte o impide maniobras que excedan su capacidad. Otros dispositivos incluyen anemómetros para medir viento, topes de recorrido, sensores de inclinación, y sistemas de bloqueo de pluma y cabrestantes.

La integración de alarmas sonoras y visuales en cabina y un registro de eventos es clave para auditar operaciones y prevenir accidentes. Además, las grúas actuales suelen exigir calibraciones periódicas de estos sistemas y pruebas de integridad.

Mecanismos detallados: cómo se mueven y controlan las partes

Vamos ahora a detallar los mecanismos concretos detrás de cada movimiento: extensión de pluma, izado, giro, y despliegue de estabilizadores. Comprender estos mecanismos ayuda a interpretar ruidos, señales y comportamientos inusuales en operación.

Extensión telescópica: cilindros, tubos guía y sincronización

En una pluma telescópica, varios tubos anidados se extienden mediante cilindros hidráulicos internos o mediante un sistema de cables y tambores. Los cilindros deben aplicar fuerza axial y estar guiados para evitar que los tubos rocen y se desgasten. Los topes mecánicos y sensores de posición garantizan que cada tramo llegue a la extensión deseada y evitan sobre-extensiones.

La sincronización entre tramos se controla mediante válvulas y sensores que modulan el flujo de aceite para extender de forma armónica. Fallos en los sellos de los cilindros o contaminación del aceite son causas comunes de pérdida de fuerza o movimientos erráticos.

Izado y reeving: multiplicación de fuerza y cuidado del cable

El reeving es el trazado del cable por poleas que determina la relación de multiplicación de fuerza. Por ejemplo, un aparejo doble reduce la velocidad de izado y multiplica la fuerza, permitiendo levantar mayores cargas con el mismo cabrestante. Los tambores deben tener un enrollado correcto para evitar que el cable se superponga y se dañe; la tensión y la guía son fundamentales.

Los frenos del cabrestante son otra pieza crítica: deben mantener la carga estable aún en fallos de alimentación. Los frenos pueden ser hidráulicos o mecánicos y suelen contar con sistemas de alarma si se calientan o desgastan.

Giro: reductores, motores y anillo giratorio

El giro de la superestructura se logra con un motor hidráulico o eléctrico acoplado a un reductor que mueve el anillo giratorio. El reductor adapta la velocidad y proporciona torque elevado; las coronas dentadas y los piñones deben encajar con precisión. Los sensores de posición angular permiten movimientos suaves y exactos.

El mantenimiento incluye lubricación periódica del slewing ring, revisión de juego axial y radial, y detección de grietas en la estructura que puedan indicar fatiga.

Despliegue de outriggers: hidráulica y control de nivel

El despliegue de estabilizadores se realiza con cilindros hidráulicos que bajan y extienden las patas. Los sistemas modernos incorporan control automático de nivel que detecta la pendiente del terreno y adapta la extensión para lograr una plataforma lo más nivelada posible. Los sensores de presión en los cilindros informan si el patín está en contacto con el suelo y si la carga se reparte correctamente.

Es crucial que el operador confirme la estabilidad con mediciones externas y que utilice planchas cuando el terreno sea blando para evitar hundimientos.

Tabla comparativa: tipos de grúas móviles y sus componentes distintivos

A continuación una tabla que resume diferencias prácticas entre tipos comunes de grúas móviles y qué componentes destacan en cada una.

Mantenimiento: qué revisar y con qué frecuencia

El mantenimiento es la clave para asegurar que los componentes principales de una grúa móvil funcionen de forma segura y prolonguen su vida útil. A continuación detallo recomendaciones prácticas y una tabla con una guía de inspecciones.

Realizar inspecciones diarias antes de empezar a trabajar es una práctica estándar: repasar niveles hidráulicos y de aceite, revisar cables, buscar fugas, comprobar frenos y asegurarse de que la cabina informe sin errores. Cada semana conviene una revisión más profunda: revisión de lubricación en puntos críticos, comprobación del juego en el slewing ring, inspección visual de la pluma y cables, y test de los limitadores de carga. Mensualmente o por horas de trabajo definidas por el fabricante, realizar mantenimiento preventivo como cambio de filtros hidráulicos, verificación del estado de los cilindros, pruebas de freno y calibración de sistemas electrónicos.

Seguridad operativa: mejores prácticas y errores comunes

La seguridad en grúas móviles depende tanto de componentes bien diseñados como de procedimientos rigurosos. Entre las mejores prácticas están: verificar el diagrama de cargas antes de cada maniobra, confirmar la nivelación con sensores y comprobaciones visuales, utilizar planchas de apoyo en suelos no compactos, mantener una zona perimetral de seguridad y respetar los límites de viento indicados por el fabricante. Además, los operadores deben estar formados para interpretar lecturas del limitador de carga y reaccionar ante alarmas.

Errores comunes incluyen subestimar el efecto del viento, operar con estabilizadores mal apoyados, usar cables con daño visible, y confiar en prácticas improvisadas para contrapesar sin respetar especificaciones. Estos errores llevan a vuelcos, roturas de cable y daños estructurales que pueden costar vidas. La disciplina con los checklists de seguridad y la cultura de reportar anomalías es vital.

Listas de control pre-operacional (checklist)

A continuación un checklist orientativo que se puede adaptar según el modelo de grúa y las normativas locales:

• Verificar niveles de aceite hidráulico y de motor.
• Inspeccionar visualmente cables, poleas y gancho.
• Comprobar funcionamiento de frenos y cabrestantes.
• Revisar estado y fijación de contrapesos.
• Asegurar correcta extensión y apoyo de outriggers con planchas si necesario.
• Confirmar calibración del limitador de carga y anemómetro.
• Verificar comunicaciones (radios) y señalización de la zona.

Selección de la grúa adecuada: preguntas que debes hacer

Elegir la grúa móvil correcta implica hacer preguntas precisas para alinear capacidades con necesidades operativas: ¿Cuál es la máxima altura y alcance requeridos? ¿Qué peso debo izar y a qué radio? ¿Se necesita transporte por carretera frecuente? ¿El terreno es blando o requiere orugas? ¿Hay limitaciones de acceso? ¿Se trabajará con viento frecuente o en espacios confinados? Las respuestas determinan si conviene una grúa sobre camión, una crawler o una all-terrain, así como la configuración de pluma, contrapesos y accesorios.

No olvides considerar costos operativos: consumo de combustible, facilidad de montaje, disponibilidad de repuestos y la capacitación necesaria para el operador. A veces la solución más barata inicialmente resulta más cara por tiempos de montaje prolongados o restricciones operativas.

Accesorios y componentes auxiliares que hacen la diferencia

Además de los componentes principales, existen accesorios que mejoran la eficiencia y la seguridad: grilletes certificados, eslingas sintéticas, spreader beams (vigas separadoras), cámaras en punta de pluma para mejor visibilidad, plataformas de trabajo suspendidas y sistemas de control remoto. Estos elementos no solo facilitan maniobras complejas sino que reducen riesgos al minimizar la exposición humana cerca de cargas en suspensión.

El uso de eslingas y aparejos adecuados según la carga, la temperatura y el entorno es crucial. Las eslingas sintéticas son ligeras y manejables, pero requieren inspección frecuente frente a cortes y abrasión; las eslingas de cadena son robustas pero pesan más y son sensibles a deformaciones por sobrecarga.

Problemas comunes y cómo diagnosticarlos

Algunos problemas recurrentes en grúas móviles y su diagnóstico básico son:

• Juego en el giro: puede indicar desgaste en el slewing ring o pérdidas de lubricante.
• Movimiento lento de la pluma: filtros hidráulicos obstruidos o bombas con pérdida de eficiencia.
• Ruidos en el cabrestante: frenos quemados, tambor con desgaste o cable dañado.
• Inestabilidad al izar: contrapeso insuficiente o outriggers mal apoyados.
• Alarmas del limitador de carga sin sobrecarga aparente: sensores descalibrados o errores en la ECU.

La práctica de documentar cada anomalía y las reparaciones realizadas forma un historial valioso para predecir fallos y planificar intervenciones.

Mitos y realidades sobre las grúas móviles

Existen mitos populares que conviene aclarar. Por ejemplo, pensar que una grúa más grande siempre es más segura es falso: la seguridad depende de la configuración, mantenimiento y pericia del operador. Otro mito es que los estabilizadores son accesorios marginales; en realidad son determinantes para la capacidad operativa. También se tiende a creer que las inspecciones diarias son excesivas; en realidad salvan vidas y evitan daños costosos.

La realidad es que una grúa bien mantenida y operada por personal formado es una herramienta extremadamente versátil y segura. La inversión en formación, repuestos y mantenimiento preventivo suele pagarse sola en reducción de accidentes y tiempos de inactividad.

Tabla: inspecciones y responsabilidades

Una tabla que resume quién debería realizar qué inspección y cuándo.

Innovaciones y tendencias en diseño de grúas móviles

La industria avanza hacia grúas más inteligentes y eficientes: integración de IoT para monitorización remota, sistemas predictivos de mantenimiento que analizan vibraciones y temperaturas, cabinas con realidad aumentada para superponer datos en tiempo real y plumas más ligeras fabricadas con materiales compuestos. También crece el uso de controles remotos y semiautomatización para maniobras repetitivas en entornos controlados. Estas innovaciones mejoran seguridad y reducen costos operativos, pero requieren protocolos nuevos de ciberseguridad y formación especializada.

Consejos finales para operadores y responsables de obra

Al planificar una maniobra o elegir una grúa, sigue estos consejos prácticos: consulta siempre la tabla de cargas del fabricante; planifica la secuencia de izado; prepara el terreno y evita improvisaciones con contrapesos; registra operaciones y anomalías; y respeta límites de viento. Además, fomenta una cultura en la obra donde se priorice detener la operación hasta que las condiciones sean seguras y los problemas se resuelvan.

Conclusión

La comprensión de los componentes principales de una grúa móvil —desde el chasis y la superestructura hasta la pluma, el sistema de izado, los estabilizadores, el sistema hidráulico y los elementos de seguridad— no es solo un ejercicio técnico, sino una herramienta práctica para mejorar la seguridad, la eficiencia y la vida útil del equipo; conocer la estructura y los mecanismos permite anticipar fallas, elegir la grúa adecuada para cada trabajo, y aplicar los mantenimientos y protocolos necesarios; invertir en formación de operadores, en inspecciones periódicas y en el uso correcto de contrapesos, aparejos y estabilidad del terreno es tan importante como la propia selección del equipo, y entender que la tecnología actual incorpora sensores, ECU y automatización ayuda a aprovechar las ventajas modernas mientras se mantienen prácticas tradicionales de seguridad y control manual; si bien no se proporcionó una lista externa de palabras clave, este artículo integra de forma natural términos relevantes como pluma telescópica, jib, outriggers, cabrestante, contrapesos, slewing ring, limitador de carga, sistema hidráulico, chasis, superestructura, gancho y mantenimiento para ofrecer una visión completa y práctica que sirva tanto a operadores como a responsables técnicos y de seguridad.
