Cuando escuchas hablar de izaje de cargas con múltiples grúas, es fácil imaginar una coreografía mecánica en la que enormes máquinas se mueven al unísono para elevar algo que una sola grúa no podría manejar. Pero detrás de esa imagen espectacular hay mucha más historia: decisiones técnicas, cálculos precisos, comunicación impecable y una preparación que antes y después del levantamiento puede marcar la diferencia entre el éxito y un accidente grave. En este artículo voy a acompañarte paso a paso por ese mundo de operaciones especiales, donde la experiencia se mezcla con la técnica y la seguridad se convierte en la protagonista de cada maniobra. Te invito a entender por qué se recurre a izajes múltiples, cómo se planifican, qué equipos y técnicas se usan, qué protocolos de seguridad son imprescindibles y qué errores conviene evitar, todo contado en un estilo conversacional y claro para que, tanto si eres técnico, supervisor o simplemente curioso, salgas con herramientas prácticas y una visión más amplia.

Antes de entrar en materia técnica, quiero que visualices una imagen: dos o más grúas elevando una carcasa pesada de una turbina eólica, sincronizadas como si fueran músicos en una orquesta. Cada movimiento está previsto, cada cable tiene su razón de ser y el movimiento final depende de decisiones tomadas días antes. Esa planificación es el núcleo de las operaciones especiales: izaje de cargas con múltiples grúas no es improvisación; es ingeniería aplicada a la seguridad humana y a la integridad de la carga.

¿Por qué recurrir al izaje con múltiples grúas?

La primera pregunta que surge es sencilla: ¿por qué usar varias grúas cuando una sola, más grande, podría hacerlo? La respuesta combina limitaciones prácticas, logística y economía. En muchos proyectos —plantas industriales, montaje de puentes, instalaciones offshore o trabajos urbanos— las condiciones del terreno, la accesibilidad, las restricciones de tráfico y el costo de traer grúas extremadamente grandes hacen inviable la opción de una sola unidad. Además, ciertas cargas son geométricamente largas o tienen centros de gravedad complejos que requieren múltiples puntos de izado para evitar torsión o deformación.

También hay situaciones donde la seguridad y la redundancia importan: repartir la carga entre grúas puede reducir el esfuerzo en cada máquina y ofrecer margen frente a fallos. Sin embargo, esto introduce retos nuevos: la necesidad de sincronización, distribución adecuada de cargas y control de movimientos relativos entre grúas. Por eso, cuando hablamos de operaciones especiales, hablamos de equilibrio entre riesgos y beneficios.

Planificación de una operación de izaje múltiple

La planificación es la columna vertebral de cualquier izaje con múltiples grúas. Antes de cualquier maniobra se debe elaborar un plan de izaje detallado: identificar la carga, calcular pesos, localizar puntos de izado, definir la disposición de las grúas, seleccionar eslingas y accesorios, prever el rango de movimiento y, muy importante, evaluar riesgos ambientales como viento y terreno. Un plan bien trazado reduce la incertidumbre y permite que el equipo opere con confianza.

En la práctica, la planificación incluye tanto cálculos estáticos como dinámicos. Se determina cómo se repartirán las cargas entre las grúas y qué combinaciones de plumas y posiciones permiten un izado seguro. Este plan se documenta en un dossier que debe estar disponible para todos los involucrados: operador de grúa, jefe de izaje, señalero(s), inspector de rigging y personal de seguridad.

Además, durante la planificación se debe elaborar un método de comunicación claro: quién da las ordenes, cómo se validan los movimientos y qué señales (radios, señales manuales o sistemas electrónicos) se utilizarán para asegurar la sincronía. La documentación de un plan de izaje típico incluye croquis, cálculos de esfuerzo, tabla de capacidades de grúas y una matriz de responsabilidades.

Evaluación del riesgo y estudio de la carga

Evaluar la carga en detalle es esencial. Más allá del peso total, es crítico conocer la distribución de masa, el centro de gravedad, rigidez, posibles puntos de agarre y comportamiento ante flexión o torsión. Cargas largas o irregulares pueden requerir baras de izado (spreader beams) o puntos de sujeción adicionales para evitar vibraciones o deformaciones. Un mal cálculo del centro de gravedad puede volcar una grúa o provocar balanceos peligrosos.

La evaluación de riesgos no se limita a la carga: hay que valorar entorno, líneas eléctricas, tráfico, condiciones climáticas y proximidad de personal. Un análisis de riesgos debe incluir escenarios de fallo y medidas mitigantes: qué pasaría si una eslinga falla, si se interrumpe la comunicación o si cambia el viento. Estas contingencias se traducen en procedimientos de emergencia y paradas seguras prediseñadas.

Cálculo de reparto de cargas y puntos de izado

Determinar cómo se distribuye el peso entre las grúas es una operación técnica que exige precisión. Para cargas simétricas con puntos de izado conocidos, el reparto puede ser relativamente directo, pero para formas complejas se debe modelar el comportamiento y calcular momentos. El objetivo es que ninguna grúa supere su capacidad nominal en la configuración prevista. Aquí entran en juego factores como la inclinación de la pluma, el radio de trabajo de cada grúa, el ángulo de las eslingas y el uso de spreader beams para controlar fuerzas puntuales.

Con frecuencia se realizan cálculos de «carga de cabeza» y «carga por punto» con márgenes de seguridad. Es recomendable que un ingeniero de rigging valide estos cálculos y que se use software especializado cuando las cargas o las condiciones sean críticas. Estos programas permiten simular el izado, estimar esfuerzos y visualizar posibles interferencias entre grúas.

Selección y configuración de las grúas

Escoger la combinación adecuada de grúas no es trivial. Se deben considerar la capacidad nominal, el alcance, la potencia de giro, la estabilidad sobre el terreno y la posibilidad de ajustar la pluma. En muchos proyectos se combinan grúas móviles hidráulicas con grúas sobre orugas para aprovechar movilidad y capacidad de carga. También es habitual utilizar grúas con capacidades similares para facilitar la sincronización, aunque en ocasiones se emplea una grúa principal y una o más auxiliares para equilibrar puntos específicos de la carga.

La configuración incluye la correcta nivelación y cimentación de la base de cada grúa. Los apoyos y las platasformas deben diseñarse para distribuir las cargas al suelo. Un estudio geotécnico previo puede indicar la necesidad de placas de apoyo o refuerzo del terreno. Subdimensionar la base es una de las causas más comunes de incidentes en izajes múltiples.

Ejemplo de configuración típica

A continuación te dejo una tabla de referencia con tipos de grúa y su uso común en izajes múltiples. Esta tabla no sustituye cálculos específicos, pero ayuda a visualizar combinaciones frecuentes.

Técnicas y equipos específicos para izajes multi-grúas

Para controlar y distribuir las fuerzas existen accesorios esenciales: spreader beams, placas de sujeción, eslingas de cable o cadenas, ganchos giratorios, limitadores de carga y sistemas de nivelación. Los spreader beams son especialmente valiosos porque transforman puntos de carga en una configuración estable, minimizando torsión en piezas largas. Las eslingas deben ser inspectadas y trazadas por su certificación; usar una eslinga inadecuada puede costar vidas.

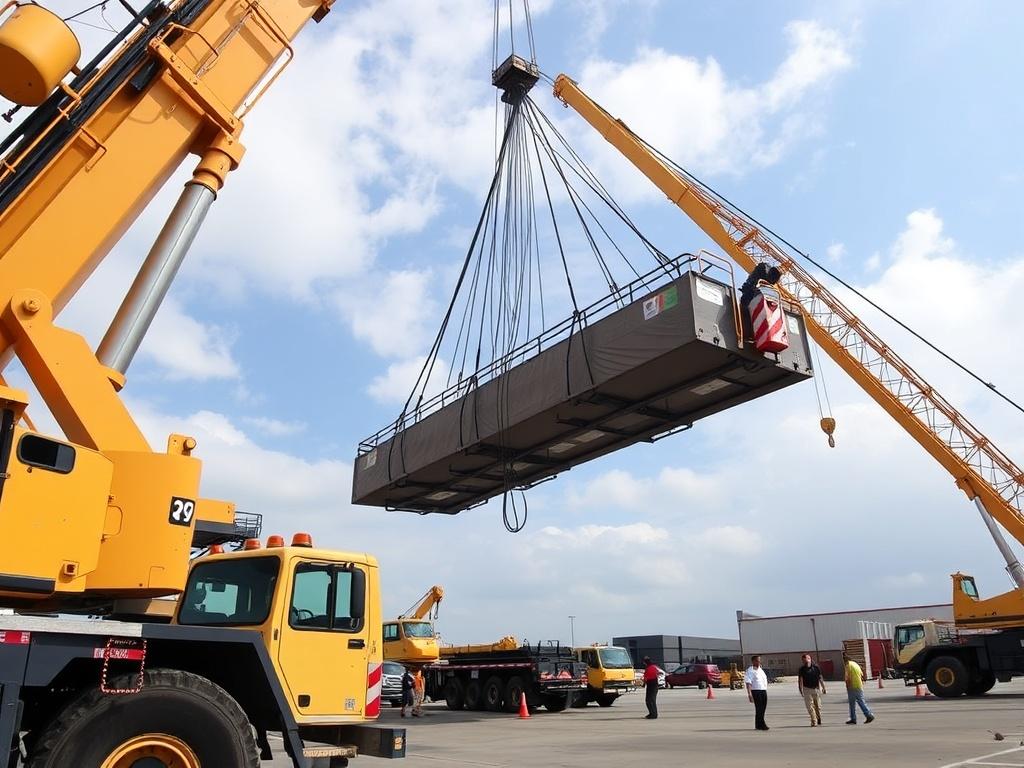

Una técnica habitual es el «izaje en tándem» donde dos grúas levantan una carga con eslingas independientes, coordinadas para mantener la horizontalidad y evitar que la carga pivote. En configuraciones de tres o más grúas se requiere un estudio aún mayor de momentos y fuerzas para asegurar que no exista sobrecarga en ninguna unidad y que la geometría de izado mantenga la integridad de la pieza.

Lista de equipos imprescindibles

• Sistemas de eslingado certificados (cable, cadenas, cintas)
• Spreader beams y rigging beams
• Ganchos giratorios y conectores
• Limitadores de carga y monitorización (LMI)
• Placas de apoyo y refuerzos de suelo
• Dispositivos de control remoto y radios de alta fiabilidad
• Equipos de seguridad personal: arneses, cascos, calzado de seguridad

Comunicación y sincronización: el corazón del movimiento

Cuando varias grúas trabajan juntas, la sincronía es indispensable. La comunicación debe ser simple y redundante: radios con canales claros, señales manuales estandarizadas y, en muchos casos, sistemas electrónicos que permitan sincronizar elevación y descenso a través de controladores automáticos. El jefe de izaje o seccionista suele ser la autoridad que coordina los movimientos, pero esto debe estar claramente definido en el plan de izaje.

Las señales manuales siguen siendo útiles en cortas distancias, pero para operaciones complejas la radio es esencial. Incluso mejor: el uso de sistemas de automatización que ajustan la velocidad de descenso/elevación entre grúas para mantener la horizontalidad de la carga reduce significativamente la probabilidad de errores humanos. Sin embargo, la automatización no exime una supervisión humana cercana.

Procedimientos de seguridad y lista de comprobación

La seguridad es prioritaria en cada etapa. Antes del izaje, durante y después, es necesario seguir procedimientos estandarizados que incluyan inspección de equipos, verificación de cálculos, control del entorno y simulacros de emergencia. Un checklist es una herramienta práctica y fácil de implementar para asegurar que no se omita ningún paso crítico.

Abajo tienes una lista de comprobación básica que debe adaptarse a cada operación concreta. Marcar cada punto y firmarlo crea responsabilidad y asegura trazabilidad.

• Verificación del peso y centro de gravedad de la carga.
• Confirmación de capacidades y configuración de cada grúa.
• Inspección visual y documental de eslingas y accesorios.
• Nivelación y cálculo de soportes de base.
• Revisión de comunicaciones y backup de radios.
• Definición de zonas de exclusión y señalización del área.
• Briefing con todo el personal involucrado.
• Plan de contingencia ante fallo de equipo o cambio climático.

Tabla de posibles incidentes y medidas mitigantes

Casos prácticos y ejemplos

Permíteme contar tres escenarios reales —sin nombres ni datos sensibles— que ilustran retos comunes y cómo se resolvieron con planificación y técnica. Primero, el izaje de una carcasa de turbina en terreno accidentado: se emplearon dos grúas sobre orugas y una móvil para estabilizar la longitud; se usaron spreader beams y un plan de secuencia de elevación en fases para evitar torsión. Segundo, la colocación de un puente modular en un río: tres grúas en tándem levantaron segmentos que luego se ensamblaron en suspensión; la sincronización se apoyó en sistemas electrónicos para mantener paralelismo. Tercero, la sustitución de un transformador en una subestación: debido a restricciones de espacio urbano se emplearon dos grúas pequeñas en tándem con un plan de exclusión del tráfico y control estricto de viento.

En cada caso la clave fue la anticipación: ensayar en tierra (si es posible), revisar cada componente de la cadena de elevación y mantener una comunicación constante. También destaca la importancia de la experiencia: un jefe de izaje con batallas similares previas puede anticipar problemas que para un novato pasan desapercibidos.

Formación y competencia del personal

El factor humano es decisivo. Operadores formados, personal de rigging con certificación, señalero(s) con experiencia y un jefe de izaje con criterio son ingredientes no negociables. La formación debe incluir conocimientos teóricos (cálculos básicos, lectura de tablas de carga), manejo de equipos y práctica en simulacros. Además, la formación en comunicaciones y procedimientos de emergencia mejora la capacidad de respuesta ante eventualidades.

Las acreditaciones y cursos de seguridad no son solo un requisito legal en muchos países: son garantía de que el equipo sabe cómo actuar bajo presión. Fomentar la cultura de reporte de incidencias menores y el aprendizaje continuo ayuda a crear equipos proactivos y cuidadosos.

Innovaciones tecnológicas y tendencias

La tecnología nos está dando herramientas que facilitan la gestión de izajes complejos: sistemas de monitoreo en tiempo real, limitadores de carga inteligentes, telemetría que registra esfuerzos en eslingas y plataformas digitales para plan de izaje. La automatización parcial permite sincronizar grúas con precisión milimétrica, reduciendo errores humanos. También vemos el uso de simuladores para entrenar equipos y modelado 3D para prever interferencias y optimizar disposición de grúas.

En el futuro próximo, la integración de realidad aumentada para asistir al personal en la lectura de puntos de tensión y la adopción de algoritmos predictivos para ajustar izajes en tiempo real serán tendencias que mejorarán la seguridad y eficiencia. No obstante, la tecnología es complementaria; la toma de decisiones humanas y la experiencia siguen siendo cruciales.

Regulación, documentación y responsabilidades legales

Cada país tiene regulaciones específicas sobre izajes y grúas, que definen responsabilidades, certificaciones y límites operativos. Documentar cada operación no solo cumple con la normativa, sino que protege legalmente a las empresas: el plan de izaje, las inspecciones previas, los certificados de eslingas, el registro de formación del personal y los informes meteorológicos deben conservarse. En juicios por accidentes, la documentación clara y completa suele marcar la diferencia en la determinación de responsabilidades.

Asimismo, es importante designar formalmente roles: quién es el responsable de seguridad, quién autoriza la ejecución, quién es el jefe de izaje y quién firma la conformidad del equipo al terminar. Esta trazabilidad permite actuar con rapidez si surge algún problema y mejorar procesos mediante lecciones aprendidas.

Gestión de emergencias y protocolos de recuperación

Aunque nadie quiera un incidente, prepararse para ellos es esencial. Los planes de emergencia deben contemplar pasos concretos: parada inmediata segura, estabilización de carga, evacuación de personal si procede, control de tráfico y puesta a disposición de equipos de rescate. Además, es útil practicar escenarios de fallo para que el equipo reaccione de forma coordinada.

La recuperación incluye también evaluaciones post-accidente: análisis técnico para determinar causas, ajustes en los procedimientos y formación adicional. Aprender de los errores reduce la probabilidad de repetición y convierte cada operación en una oportunidad de mejora.

Buenas prácticas resumidas

Para terminar esta parte técnica y práctica, dejo un resumen compacto con buenas prácticas que conviene recordar siempre que te enfrentes a un izaje con múltiples grúas. Estas pautas son fáciles de aplicar pero tienen un impacto significativo en la seguridad y el éxito de la operación.

• Planifica con antelación y documenta todo.
• Valida cálculos con un ingeniero especializado.
• Inspecciona equipos y certificados antes de cada izaje.
• Define comunicación clara y redundante.
• Usa spreader beams cuando la geometría lo requiera.
• Monitorea el clima y detén el izaje si las condiciones cambian.
• Mantén zonas de exclusión bien señalizadas y controladas.
• Realiza simulacros y asegura la formación continua del equipo.

Conclusión

El izaje de cargas con múltiples grúas es una operación especial que combina técnica, planificación y disciplina humana; no se trata solo de levantar peso, sino de gestionar fuerzas, comunicaciones y riesgos con precisión. Cada elemento —desde la evaluación del centro de gravedad hasta la elección de eslingas y la preparación del terreno— contribuye a una maniobra segura y eficiente, y la diferencia entre un izaje exitoso y un accidente grave reside en la anticipación y en la calidad de la coordinación. Si algo queda claro al final de este recorrido es que el profesionalismo, la formación y la documentación adecuada son tan importantes como la tecnología moderna: juntos forman el binomio que permite que esas grandes coreografías mecánicas se desarrollen con seguridad, minimizando riesgos para las personas y el equipo, y asegurando que los proyectos complejos puedan resolverse con eficacia y responsabilidad.
